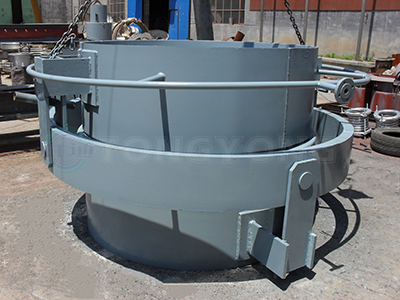

铰链型金属补偿器万向环的作用

2022-06-08 10:19:39
动态详情

铰链型金属补偿器能够吸收平面内产生的角位移且能承受波纹管压力推力。其中万向环作为主要承载构件之一,用于吸收轴向产生的荷载。

接管连接的两端受到热胀冷缩后,会对金属补偿器产生一个轴向的拉伸或压缩的载荷。由于波纹管的轴向承载能力较小,所以轴向载荷主要通过铰链部分来承受,载荷经过端管、立板、铰链板和销轴,传递给万向环,万向环在载荷的作用下,会产生一定的变形。

万向环常有用形式有两种:圆形和矩形。圆形使用较多,两种万向环在刚度和承载能力不同。在进行选用时需要生产技术人员通过计算数据进行选用http://bttybwg.com/

结构上单式铰链型金属补偿器由波纹管及销轴、铰链板、万向环和立板等结构件组成。复式铰链型由两个波纹管及端管、销轴、铰链板和立板等结构件组成。复式万向铰链型由中间接管所连接的两个波纹管及十字销轴、铰链板和立板等结构件组成。可吸收平面内产生的横向位移。十字销轴连接的主铰链板和副铰链板组成的铰链结构不仅可以约束波纹管的压力推力,而且可以通过主铰链板和副铰链板角变位组合,使得金属补偿器能够吸收平面的横向位移。十字轴销、铰链板、立板应能承受压力推力引起的力和力矩。
