外压金属补偿器结构

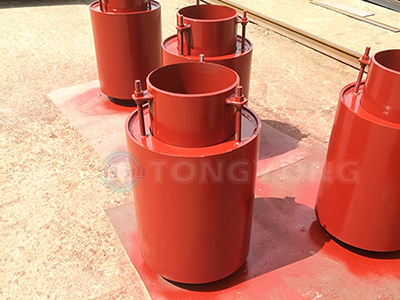

外压金属补偿器外形瞧上去类似“铁憨憨”，在多种规格的金属补偿器中由于受到柱失稳的限制，补偿器的补偿量不能够太大，对于管道直径较小、补偿量较大时可选用外压金属补偿器。

结构上外压金属补偿器在外套筒的保护下内部由波纹管、接管、环板、疏水口、导流筒以及法兰等组成。主要用来吸收轴向位移，具有补偿量大、保温性能好、残余介质可以随疏水口排出的特点。连接方式根据管道的连接方式来确定。

外压金属补偿器的结构并不是一成不变的，对于补偿量要求较大的管道，内部结构在进行设计时可由四组波纹管组成，采用中间接管连接的方式，这样可以避免使用过程中金属补偿器的波纹管发生平面失稳的现象。

在设计时需要注意由于其主要受力结构件为套筒和环板，且环板承受压力的同时还需要承受弹性力需要技术人员进行受力分析和计算。如果需要对环板进行加筋，由于其筋板布置的样式和位置各不相同，需要进行严格的计算与分析。
