非金属柔性织物补偿器结构

2021-05-16 10:14:07
动态详情

为解决烟气热风在输送过程中引起的位移及振动通常会使用非金属柔性织物补偿器,同时还能够安装误差。减少锅炉、风机、烟风及煤粉管道系统的噪声和震动。

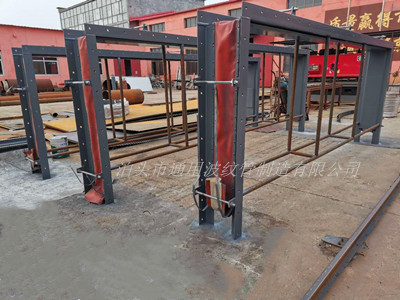

非金属柔性织物补偿器主要由玻璃纤维布和玻璃纤维涂覆橡胶层或氟胶布为主体材料加工成非金属蒙皮,在根据结构型式配以金属框架、保温层、法兰、导流筒、排水口及其它构件等组成。每一个构件在非金属补偿器中都到的作用。非金属补偿器厂家泊通带您了解其组成部位的作用。

非金属蒙皮:用来承受压力以及介质或外界的化学腐蚀,蒙皮采用耐候性较好的硅橡胶或氟橡胶、聚氯乙烯涂覆玻纤布、三元乙丙橡胶涂覆玻纤布。

金属框架:支撑蒙皮和保温层的同时连接管道系统,可选用法兰连接或接管连接。根据非金属蒙皮的宽度确定金属框架的间距宽度。

保温层:需要根据介质的温度来决定是否需要做保温层。保温层也叫隔热层避免蒙皮面层

接触到高温烟气的同时解决了冷却结露的情况。

导流筒:保护非金属补偿器的面层和保温层不受介质腐蚀,降低非金属柔性织物补偿器振动引起的烟气涡流,避免粉尘堆积。

排水口:在非金属补偿器加装排水口通用用于脱硫脱硝管道,由于脱硫管道内流动的烟气温度较高,降低烟气温度时会产生冷却水,为防止积水聚积无法排出造成腐蚀蒙皮。
