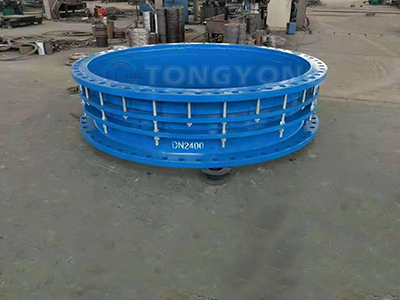

双法兰限位伸缩节接头结构

用于补偿位移的伸缩节，根据材质可以分为波纹伸缩节、套筒伸缩节、限位伸缩节。双法兰限位伸缩接头又叫双法兰限位伸缩节，能够起到防止管道因位移导致接头出现泄漏或损坏的现象，承受压力推力的同时，吸收轴向产生的位移。

双法兰限位伸缩接头常用于水泵、阀门等附件的松套连接。其组成结构简单由本体、密封圈、压盖、伸缩短管等结构件组成的，能够降低被连接管件的压力推力补偿安装误差。安装在管道后拧紧螺母上的弹性密封圈，在螺母压盖的作用下通过依靠相互斜度，紧压在管子外圈起到密封和连接作用。温度变化时管子可以在接头中间自由进行伸缩，当地基产生下沉时，管子能够偏斜，使其密封无渗漏。起到自动补偿的目的。

在进行安装时需要需要注意，不可以通过使伸缩节变形的方法来调整管道的安装情况，安装时将中间压盖螺母松开，调整短管的尺寸之后在调整接头。是螺栓的头对准管道法兰孔，进行安装，与管道连接的法兰之间要垫上垫片。按照同样的方式在进行另一端的安装，逐步将螺母进行对称挤压并拧紧。对称逐渐压紧压盖螺母即可。

选用双法兰限位伸缩接头时需要根据流通介质性质、补偿量以及使用温度，选用与之相匹配的材质。
