结构件对波纹管补偿器的作用

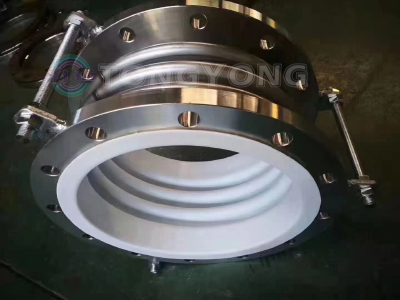

结构件又叫受力结构件，指的是波纹管补偿器除波纹管的部分如拉杆、导流筒、端板等金属构件。这些构件是波纹管补偿器重要组成部分之一。选用时除了主要工作元件不锈钢波纹管外，受力结构件的选用同样影响着不锈钢波纹管补偿器的使用。

受力结构件主要承受波纹管补偿器由于压力推力引起的力和弯矩外承受介质重量的同时还要承受附加载荷。

1、载荷

分析自身重量的同时，介质重量、流动载荷、风载、雪载、振动载荷等。

2、工作温度

不锈钢波纹管补偿器受力部件的设计温度与介质的温度、内部隔热、外部保温情况相关，在进行受力结构件设计时根据现场环境选用。

3、焊缝结构设计

在受力结构件的计算中，当受力面为焊缝处时，焊缝均应设计为等强度焊缝，即焊缝强度与波纹管补偿器材质的强度相同。

波纹管补偿器受力结构件设计时需要注意：受力结构件多为约束压力推力的元件，由于受力构件设计、生产不当引起的失效发生。结构件强度不满足受力要求不仅会导致波纹管补偿器失效，会引起导致整个系统失效。对于在负压工作的约束型补偿器，还需要注意拉杆、铰链板等受力构件的压杆稳定性。

选用与介质及温度相适应的波纹管补偿器并根据工况进行结构件的设计。用户在选用时需要充分的与膨胀节厂家进行沟通选用。
