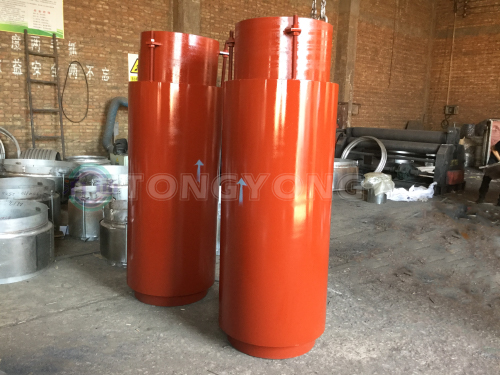

无约束金属补偿器结构

无约束金属补偿器与其它规格的金属补偿器相比具有柱稳定性，及自导向能力。可以克服安装误差，可轴向型金属补偿器易发生的扭弯和失稳等现象。由于其有一层外套筒安装无约束金属补偿器对保温也带来了很大的作用。

无约束金属补偿器的结构：

由工作接管、导向圈、主定向环、次定向环、定向保护套、内衬、不锈钢波纹管、限位环、导流筒、中间环构成了无约束补偿器。其材料为碳钢、不锈钢低合金钢，在固定支架间距的确定和固定支座推力的计算等与普通的轴向金属补偿器相同。都是通过波纹管的伸缩运动来补偿管道产生的位移。无约束补偿器除了取消预拉伸工作外而且还对安装条件要求不高。外层保护套方便运输的同时，便于安装和保温。

在进行安装时需要注意：安装前检查规格型号是否与设计要求一致，有黄色箭头流向标志的要注意箭头方向与介质的流向需要一致。安装固定支架、导向支架的安装要与系统图相符。

管线的固定支架或其他的固定点到位后，并且管道正确的支承和导向，运输固定装置带有黄色涂漆的部分应当予以拆除。

无约束金属补偿器选用时需要根据工作压力、温度、介质、补偿量以及工况环境来进行选用。
