三维金属补偿器的作用

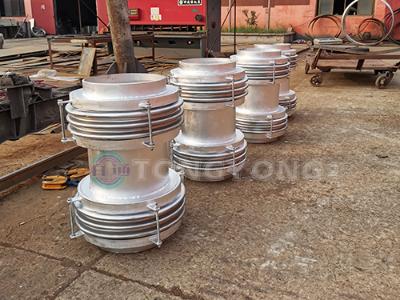

三维补偿器属于金属补偿器的一种，又叫煤粉管道三维补偿器。适用于火电厂锅炉燃煤管道设计的金属补偿器。

三维补偿器在管道中起到补偿轴向、横向和角向位移，根据结构分为单式和双向型。单式型用于步骤轴向和角向的位移补偿器，双向用于补偿器轴向和横向。适用于煤粉、热风气固两相流体的一次风、二次风、三次风管道任意方向补偿位移。适用于压力≤0.25MPa带其它固体粉尘、颗粒的气固两相流体的热位移要求的管道系统。三维补偿器由两组不锈钢波纹管为主吸收热位移，内部伸缩缝隙在波纹管与内套筒间为一个封闭的结构，补偿器主体不破裂的情况下达到密封不泄露的效果，解决了粉末泄露的问题。

使用三维补偿器时需要注意以下几点：用于锅炉燃烧器时与管道水平连接，三维补偿器尽量靠近燃烧器放置，补偿器与燃烧器之间的管道重量以及补偿器本身的重量可直接作用于锅炉主体的燃烧器部件。利用三维补偿器结构特点，在相同波纹数量下适当加长中间接管的长度，可加大进行补偿能力，从而利用较少的波节吸收较大的位移量。
