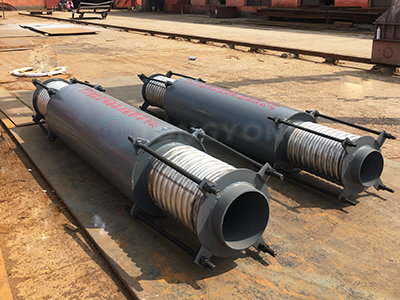

内压直管压力平衡式波纹补偿器结构

由位于两端管的两个工作波纹管和位于中间的一个平衡波纹管及拉杆和端板等结构件组成的内压直管压力平衡式波纹补偿器，主要用于吸收轴向位移，少量的横向位移，或轴向横向组成的位移。

如管道需要对补偿轴向和横向组合位移时，拉杆的两端应增设球面、锥面垫圈。由于波纹管需要承受内压，波纹数量受到柱稳定性的限制，其长度较小，能够补偿较小的横向位移。由于受到拉杆的约束，波纹补偿器一个工作波纹管和平衡波纹管之间的距离在整个工作历程不变，当管道受到热膨胀时两个工作波纹管受到压缩，平衡波纹管拉伸，吸收管系的轴向变形。拉杆端部的球面、锥面垫圈及螺母在约束压力推力的同时，允许拉杆倾斜，使波纹管可以吸收到横向位移。拉杆、端板应能承受压力推力所引起的力和力矩。波纹补偿器端口处的拉杆承受压力推力所引起的力和力矩，同时还应能够承受作用在工作波纹管内径与平衡波纹管内径之间环面上的内压载荷。
