旁通压力平衡式波纹管补偿器结构

旁通压力平衡式波纹补偿器在管道系统中起到补偿轴向位移的作用，也叫旁通压力平衡式波纹膨胀节，通用波纹管小编带您了解旁通压力平衡式波纹补偿器的组成结构。

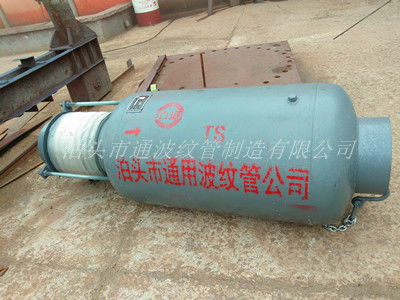

旁通压力平衡式波纹补偿器由两个相同的波纹管及端管、端环、封头、外管等结构件组成，主要用于吸收轴向位移，通过结构的变化，将管道内压在波纹管部分转化为外压，使波纹管不受内压柱稳定性的限制，波纹管的波数可以选的较多，可达到补偿位移的要求。由于与端管焊接的端环、外管、环板的约束，旁通压力平衡式波纹补偿器与波纹管连接的接管之间的距离在整个使用过程中不变，当管道系统出现热膨胀时一个波纹管拉伸，另一个波纹管压缩，吸收管道系统中的轴向变形。端环不仅要承受压力推力引起的力和力矩，同时还应能够承受作用在其环面上的压力荷载。封头应能承受压力载荷的作用。

旁通压力平衡式波纹补偿器通过在端管上开出的与其流通面积相等的孔，使得介质在封头的阻挡下，通过流通孔流过波纹管外侧，在通过流通孔流入端管。

旁通压力平衡式波纹补偿器根据内部结构分为：外压旁通直管压力平衡式波纹补偿器、内外压组合旁通直管压力平衡式波纹补偿器。波纹管补偿器厂家泊头市通用波纹管制造有限公司根据工作压力、介质、温度、补偿量等技术参数结合现场环境设计生产适合现场环境的波纹补偿器产品。
