套筒补偿器结构与工作原理

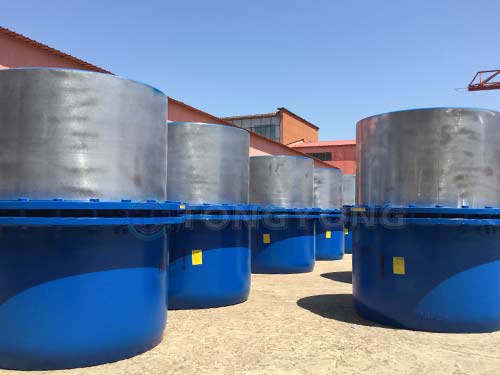

套筒补偿器是一种通过内部芯管在壳体（外筒）内自由滑动，开吸收管道因热胀冷缩等原因产生的轴向伸缩设备。其密封依赖于填充在芯管与壳体之间的密封填料，并通过压盖螺栓施加压力来达到密封效果。

套筒补偿器结构：

外壳：补偿的主题结构，通常与管道一端焊接。

芯管：可以在外壳内滑动的内部管件，通常与管道的另一端焊接。

密封填料：填充在芯管与外壳之间的环形空隙中，常用材料有石墨盘根、柔性石墨、橡胶石棉盘根等，要求具有良好的适应温度性与密封性。

压盖：用于压紧密封填料

螺栓：通过拧紧螺栓，对压盖施加压力，从而压缩填料，形成有效的密封。

工作原理：当管道因温度升高而膨胀时，管道会推动芯管向外壳内部移动，当管道因温度降低而收缩时，管道会拉动芯管从外壳中向外移动。这个滑动过程补偿了管道的长度变化，从而释放了管道内部的热应力。

补偿器根据结构进行分类：

单向套筒补偿器：吸收一个方向的管道伸缩。

双向套筒补偿器：在补偿器中间有一个固定点，可以吸收来自两侧管道的伸缩。

直埋式套筒补偿器：为直埋于地下而设计，外壳带有导向和防锈结构，并能抵抗外部土壤压力。

注填式套筒补偿器：配有注填嘴，可以在不停止运行的情况下，向填料腔内补充密封填料。
