直管压力平衡式波纹管补偿器组成结构

直管压力平衡式波纹补偿器根据内部结构可分为内压直管型、外压直管型、外压旁通直管压力平衡型、内外压组合旁通直管压力平衡型。结构不同应用的工况环境不同。

直管压力平衡式波纹补偿器组成结构;

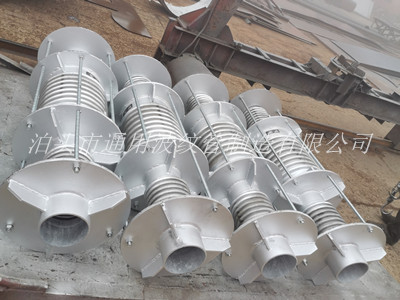

直管压力平衡式波纹补偿器由位于两端的两个工作波纹管和位于中间的一个平衡波纹管及拉杆和端板等结构件组成，如需补偿轴向和横向位移时，拉杆两端应增设球面、锥面垫圈。

直管压力平衡式波纹补偿器工作原理：

主要用于吸收轴向位移，也可吸收少量的横向位移，或轴向与横向的组合位移。可承受内压，波纹管的波数受柱稳定性的限制，其长度较小，仅能够补偿较小的横向位移。受拉杆的约束，直管压力平衡式波纹补偿器的一个工作波纹管和平衡波纹管之间的距离在整个工作过程中不变，当管道系统热膨胀时两个工作波纹管压缩，平衡波纹管拉伸，吸收管道系统的轴向变形。当拉杆端部的球面、锥面垫圈及螺母在约束压力推力的同时，允许拉杆倾斜，使波纹管吸收横向位移。拉杆、端板应能承受压力推力引起的力和力矩；接管不仅要承受压力推力引起的力和力矩，同时还应能够承受作用在工作波纹管内径与平衡波纹管内径之间环面上的内压载荷。

用户在选用直管压力平衡式波纹补偿器时需要向波纹管补偿器生产厂家提供工作压力、介质、温度、补偿量、现场工况等技术参数，根据工况环境选用适合的波纹管补偿器产品。
