旋转直流无推力补偿器结构

由于旋转直流无推力补偿器属于特种设备中的“压力管道元件”，主要应用于介质为热水或蒸汽的热力管道系统，因为其具有补偿量大的特点，适用于蒸汽网管道。

不同于金属波纹补偿通过波纹的变形而达到位移的补偿，波纹管波形的壁厚壁薄，补偿量越大，但耐压能力则越差。在高压管道中并不能够发挥到补偿的作用。为了使用高压管道便在旋转补偿器的基础上应运而生了旋转直流无推力补偿器。

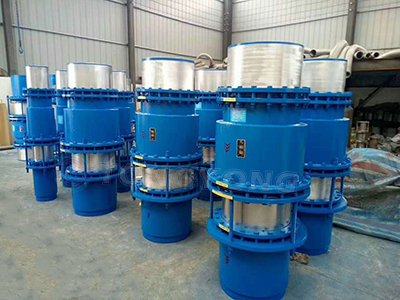

旋转直流无推力补偿器由旋转管、减摩定心轴承、密封压盖、密封座、压紧螺栓、柔性石墨填料以及压缩弹簧等金属结构件组成。进行安装时需要使补偿器的进出口管道同轴度，不可使旋转直流无推力补偿器调节安装误差。为了减小管道产生的摆动值，提高稳定性，安装时需要进行50%的冷紧。冷紧时直接向热位移的相反方向偏装管道即可，不需要像波纹补偿器那样牵引管道带动产生变形，以力臂与热位移方向管道垂直位置算起。安装方向为介质从芯管端流入，从同心异径管端流出。

旋转直流无推力补偿器在运行前，应对压紧填料的紧固件再次进行检查预紧。定期进行检查即可。
