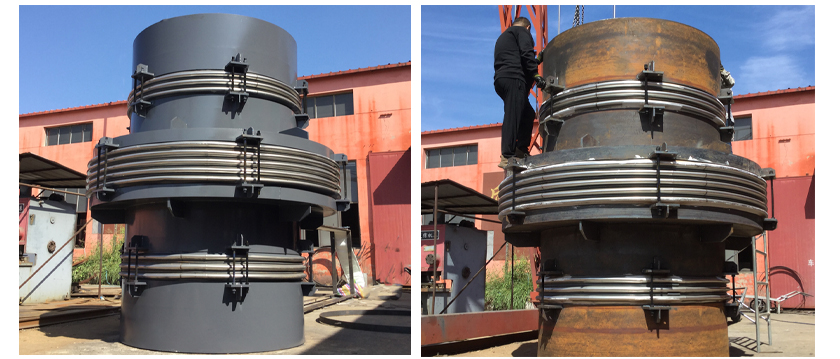

直管压力平衡补偿器

用途：

直管压力平衡波纹补偿器(ZYP型)又称波纹伸缩器、压力平衡波纹膨胀节、波纹补偿器。

补偿系统中的轴向位移，内压推力自身平衡，本品可用于不宜设置固定支架的高物位直管线或大直径管线中。

型号：

本厂生产DN600-DN4000，压力级别0.25MPa-0.6MPa。

连接方式：

1) 法兰连接式　

2) 接管连接式

产品轴向补偿量：

60mm-300mm。

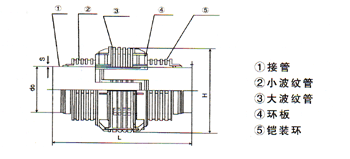

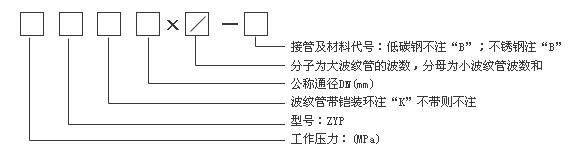

直管压力平衡波纹补偿器(ZYP型) 型号示例

举例：0.6ZYP500×8/6－JB

表示公称通径为500，工作压力为0.6MPa，大波纹管为8个波，小波纹管为16个波，连接形式为不锈钢接管连接的直管压力平衡式波纹补偿器。

直管压力平衡式波纹补偿器对支座作用力的计算：

轴向弹性力：Fx=Kx(f*X)

式中：Kx——轴向刚度，N/mm

X ——轴向实际变形量mm

f——计算系数，当预变形（包括△X=0时）

f=1/2。当不进行预变形时，f=1。

应用举例（不考虑温度对补偿量及刚度的修正）

某碳钢管道，公称通径600mm，工作压力0.6MPa，介质温度350℃，环境较低温度-10℃，补偿器安装温度20℃，根据管道的布局（如图）需安装一直管压力平衡式波纹补偿器，用于吸收管道60mm的轴向热位移，补偿器疲劳破坏次数按15000次考虑，试计算支座A、B的受力。

解：

（1）根据管道的热位移X=60mm，查样本可选用0.6ZYP×6/12-J，轴向补偿量X0=80mm，轴向刚度Kx=3190N/mm。

（2）对补偿器进行预变形，预变形量△X为：

（3）A、B支座受力的计算：

FA=Kx(1/2X)=3190×60/2=95700（N）

FB=-FA

即支座A、B分别承受9.6吨的推力。
