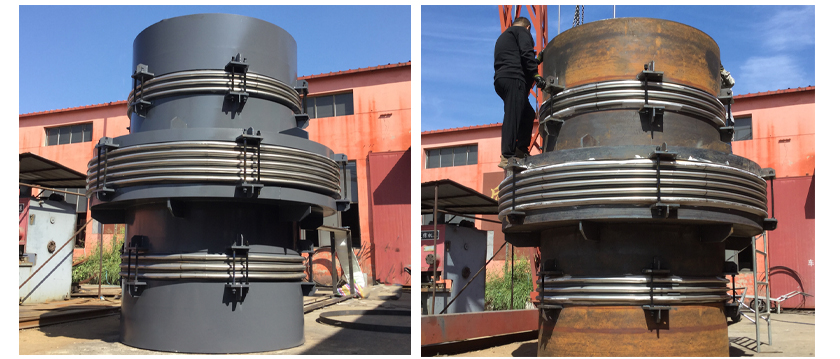

直管压力平衡补偿器

直管压力平衡波纹补偿器两端各有一个工作波纹管，中间由一个平衡波纹管、加强固定铠甲板、大拉杆和小拉杆组合而成。它通过受力构件(大拉杆或舌管)来承受内压推力，因此管系只需中间固定支架。此类波纹补偿器只能吸收轴向位移。

一、直管压力平衡波纹补偿器的安装使用注意事项：

1、此补偿器一般常用在架空的直线管道中，需要水平安装。

2、安装完成后所有小拉杆   拆除。

3、为减少金属波纹管补偿器支座的弹性反力，在安装前可以通过调节小拉杆来做预变形。

二、直管压力平衡波纹补偿器的型号示例

举例：0.6ZYP500×8/6J表示公称通径DN=500，工作压力为0.6MPa，8个平衡波，6个工作波，接管连接的直管压力平衡波纹补偿器。

三、直管压力平衡波纹补偿器(ZYP型)对支座作用力的计算：

轴向弹性力：Fx=Kx(f*X)

式中：Kx——轴向刚度，N/mm

X——轴向实际变形量mm

f——计算系数，当预变形（包括△X=0时）f=1/2。当不进行预变形时，f=1。

直管压力平衡波纹补偿器(ZYP型)用柔性变形来吸收管线轴向位移（也有少量横向、角向位移），端接管或直接与管道接管焊接，或焊上法兰再与管道法兰联接。补偿器上的拉杆主要是运输过程中的刚性支撑或作为产品预变形调整用，它不是承力件。

直管压力平衡波纹补偿器(ZYP型)的补偿系统中的轴向位移，内压推力自身平衡，可用于不宜设置固定支架的高物位直管线或大直径管线中。

直管压力平衡波纹补偿器(ZYP型)结构原理：压力平衡型膨胀节为波纹管式结构，内由压力平衡波纹管和补偿波纹管组成。通过压力平衡波纹管平衡波纹补偿器压力，解除补偿器以及管道的自身推力。
