内压带导流筒补偿器

内压带导流筒补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。

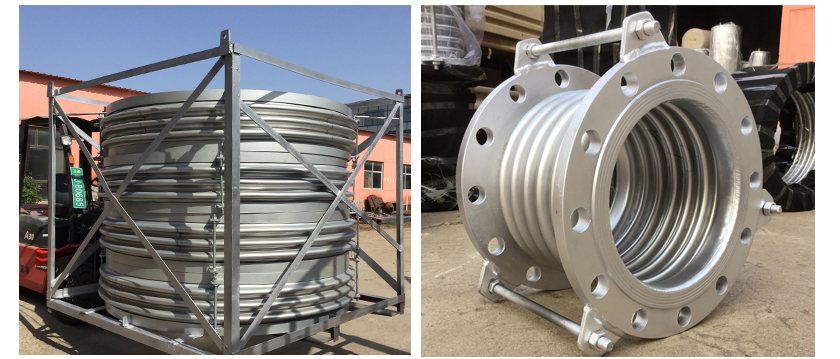

内压带导流筒补偿器由一个波纹管和两个端接管构成，，或焊上法兰再与管道法兰连接。轴向补偿器上的拉杆主要是运输过程中的刚性支承或作为产品予变形调整用，它不是承力件。该类轴向补偿器结构简单，，因而优先选用。

内压带导流筒补偿器对支座作用力的计算：

内压推力：F=100·P·A轴向弹力：Fx=Kx·（f·X）；

横向弹力：Fy=Ky·Y弯矩：My=Fy·L；

弯矩：Mθ=Kθ·θ合成弯矩：M=My+Mθ；

式中：Kx：轴向刚度N/mmX：轴向实际位移量mm；

Ky：横向刚度N/mmY：横向实际位移量mm；

Kθ：角向刚度N·m/度θ：角向实际位移量度；

P：工作压力MPaA：波纹管面积cm2(查样本)；

L：补偿器中点至支座的距离m。
