大拉杆波纹补偿器

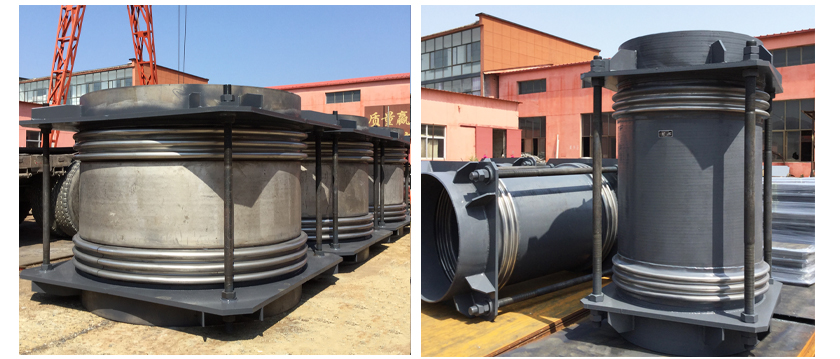

大拉杆横向型波纹补偿器（BHHL型）结构特点：该类波纹补偿器是由两个波纹管、长中间接管以及大拉杆等零件构成，它能吸收管系任意平面内的横向位移。位移时大拉杆上的球面螺母绕球面垫圈移动，同时大拉杆还具有承受内压推力的能力。

大拉杆横向型波纹补偿器（BHHL型）型号：本厂生产DN100-8000mm压力级别：0.1-2.5MPa。

大拉杆横向型波纹补偿器（BHHL型）连接方式：

1、法兰连接式

2、接管连接式

大拉杆横向型波纹补偿器（BHHL型）横向补偿量：90-537mm；

大拉杆横向型波纹管可以补偿弯曲管段的横向位移和量值不大的角位移，通常不用来补偿角位移。该补偿器由接管﹑二个波纹管以及大拉杆等零件构成。它能吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动，同时拉杆还具有承受内压推力能力。该补偿器两个波纹管、长中间接管以及大拉杆等零件构成，它能吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动，同时拉杆还具有承受内压推力能力。
