曲管压力平衡波纹补偿器

曲管压力平衡波纹补偿器

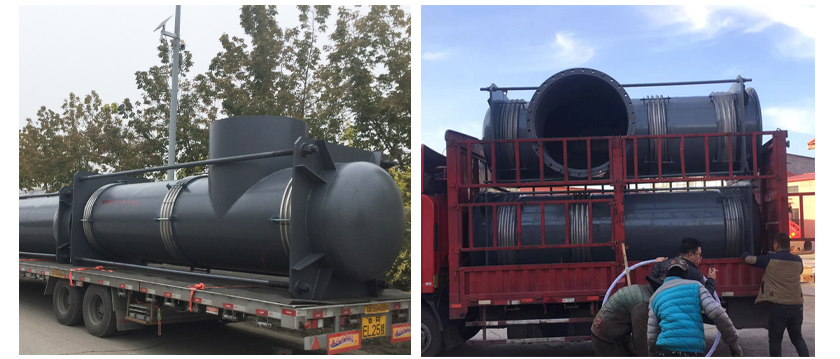

吸收轴向与横向位移组合位移的曲管压力平衡波纹补偿器，其外观有个弯管又叫弯管压力平衡膨胀节。在管道的拐弯处

或与设备相连的管道上、以及泵、压缩机等对载荷要求敏感的管道系统。既能吸收位移又不会对管道、系统或者机械设

备等产生内压推力。

曲管压力平衡波纹补偿器由一个工作波纹管或中间接管所连接的两个工作波纹管和一个平衡波纹管及弯头或三通、封头

、拉杆、端板和球面与锥面垫圈等结构件组成。波纹补偿器属于非标订制，其具体的规格型号还需根据压力、温度、补

偿量以及使用工况进行选用。

泊通曲管压力平衡型的表示方式举例：0.6TQP700*4/3JB(表示：公称通径为700mm,工作压力为0.6MPa,波数为4/3，

不锈钢接管连接。

选用曲管压力平衡波纹补偿器为了减少支点力，选型时需要考虑使用安装完成后通道端的预拉伸量（其平衡端为压缩量）

以及冷紧量。
