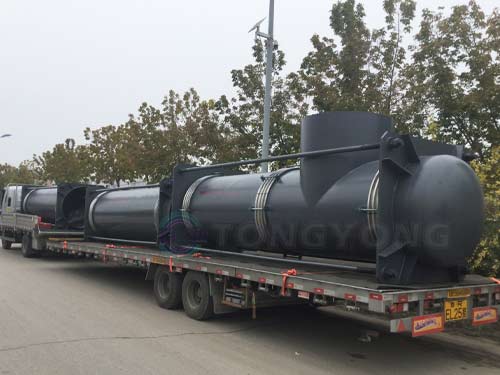

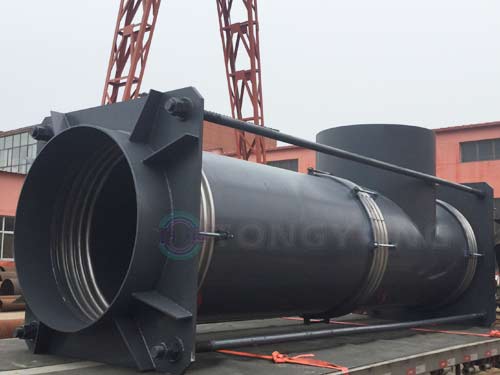

高温高压蒸汽系统曲管压力平衡波纹补偿器

曲管压力平衡波纹补偿器是一种用于弯头或变向管道段的特殊结构补偿器，由主波纹管、平衡波纹管、连接平衡装置以及弯管结构组成。吸收角向或横向位移的同时，抵消内部压力产生的推力，从而保护管道系统中相邻设备和支撑结构不受额外载荷影响。适用于弯头、变径、三通等管道结构中。

主要作用：

曲管压力平衡波纹补偿器同时吸收管道系统的轴向位移和横向位移，适应复杂管路的变形需求。例如在泵、压缩机、汽轮机等设备的出口管道中，可有效的补偿活塞运动或热膨胀所引起的位移。

平衡压力通过后部平衡波纹管抵消介质压力所产生的推力，避免对管道支架或设备造成的额外载荷。适用于载荷敏感系统，例如精密设备进出口管道，保护设备免受内压推力的影响。

减振降噪，提升系统稳定性，延长管道和设备的使用寿命。

安装时需要设置主固定管架承受静压推力和弹性反力，中间管架进行常规支撑。保持水平状态，按照介质流向箭头指示方向进行安装，对轴向位移补偿的波纹补偿器需要进行预拉伸。
