横向位移金属补偿器直管压力平衡波纹补偿器

2020-10-15 09:01:42
新闻详情

补偿横向位移金属补偿器产品中直管压力平衡波纹补偿器根据结构不同分为:内压直管压力平衡波纹补偿器、外压直管压力平衡波纹补偿器、外压旁通直管压力平衡波纹补偿器。通用波纹管小编为您介绍一下内压直管压力平衡波纹补偿器的结构及工作原理。

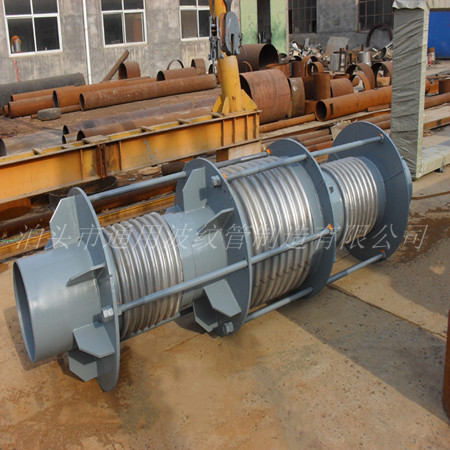

内压直管压力平衡波纹补偿器由位于两端的两个工作波纹管和位于中间的一个平衡波纹管及拉杆和端板等结构件组成,当需要补偿轴向和横向组合位移时,拉杆两端应增设球面、锥面垫圈。

内压直管压力平衡波纹补偿器主要用于吸收轴向位移,也可吸收少量的横向位移,或二者的组合位移。内压直管压力平衡波纹补偿器承受内压,波纹管波数受柱稳定性的限制,其有效长度较小,仅能补偿较小的横向位移。由于拉杆的约束,直管压力平衡波纹补偿器一个工作波纹管和平衡波纹管之间的距离在使用过程中不变,当管道热膨胀时两个工作波纹管压缩,平衡波纹管拉伸,吸收管系的轴向变形。拉杆端部的球面、锥面垫圈及螺母在约束压力推力的同时,允许拉杆倾斜,使得波纹管吸收横向位移。拉杆、端板应能承受压力推力引起的力和力矩,同时还应能够承受作用在工作波纹管内径与平衡波纹管内径之间环面上的内压载荷。

泊头市通用波纹管制造有限公司生产的金属补偿器多种规格,根据用户工况环境设计生产适合工况环境的金属补偿器产品。
