外压旁通直管压力平衡波纹补偿器结构及原理

直管压力平衡式波纹补偿根据结构分为：内压直管压力平衡波纹补偿器、外压直管压力平衡波纹补偿器、外压旁通直管压力平衡波纹补偿器。上期为大家介绍了内压直管压力平衡波纹补偿器，本期通用波纹管小编继续介绍外压式及外压旁通式这两种结构的直管压力平衡波纹补偿器。

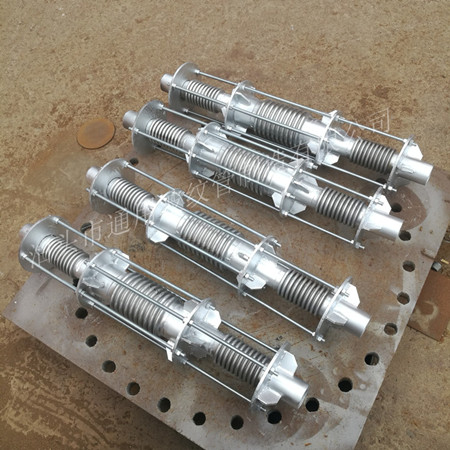

外压直管压力平衡波纹补偿器：

外压直管压力平衡波纹补偿器由两个工作波纹管和一个平衡波纹管及端管、环板、外管等结构件组成。外压直管压力平衡波纹补偿器主要用于吸收轴向位移。将管道内压在波纹管部分转化为外压，使得波纹管不受内压柱稳定性的限制，波数可以选的较多，以满足位移补偿器要求。

外压旁通直管压力平衡波纹补偿器通过在端管上开出与其流通面积相等的孔使得介质在封头的阻挡下，通过流通孔流过波纹管外侧，再通过流通孔流入端管，因此流动阻力较大，

内外压旁通直管压力平衡波纹补偿器：

内外压旁通直管压力平衡波纹补偿器由两个相同的波纹管及端管、端环、接管、封头、外管等结构件组成。

用于吸收轴向位移。端管一端通过端环、接管与内压波纹管相连，另一端通过封头、接管与外压波纹管相连，端管一端通过支撑环、外管、接管与内压波纹管相连，另一端通过封头与外压波纹管相连来平衡波纹管压力推力。当管道热膨胀时内压波纹管与外压波纹管压缩吸收管系的轴向变形。封头、支撑环应能够承受作用在环面上的压力。

直管压力平衡式波纹补偿器作为补偿横向位移的金属补偿器可补偿管系的轴向位移，内压推力自身平衡。用户在选用时根据现场环境来选用适合的结构。
