套筒补偿器结构及安装方法

2020-09-29 14:07:29
新闻详情

套筒补偿器常用于供热管道系统中,相比金属波纹管补偿器更适用于热流体管道的补偿。用于直线管道的铺设。同轴度高,由于套筒补偿器中不含有波纹管使用时不会发生失稳现象。为让大家更好的了解套筒补偿器通用波纹管小编整理关于套筒补偿器的结构及安装使用方法。

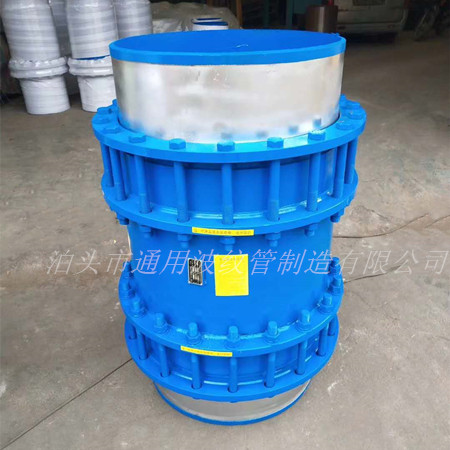

套筒补偿器主要由外套筒、内套筒、外壳、密封材料、芯管等组成,也被称为管道伸缩节。用于补偿管道的轴向伸缩及任意角度的轴向转动。通过滑动套筒对外套筒的滑动,达到补偿作用。用户在使用安装时需要注意:

1、套筒补偿器出厂前已经做了预拉伸用户使用时不需要在进行预拉伸或者压缩,如果在管道上的安装标线有变动时,可调准后再进行安装。

2、安装前检查一下产品的规格型号是否符合订购要求,安装时,与套筒补偿器相连接的管段管口部位要进行坡口处理。

3、安装套筒补偿器为了达到管道无侧向位移只沿轴向伸缩,固定支架也要安装套筒补偿器的两侧安装固定支架,使轴向位移对套筒补偿器的偏心度正负不超过1度。

4、安装完成进行水试压时应旋紧填料室两端螺栓无泄漏为止,待补偿器运行24小时之后,将填料室两端螺栓在拧紧一次。

用户在选用套筒补偿器时要注意工作压力、介质以及补偿量等技术参数外还要告知金属补偿器生产厂家现场工况环境。
