煤粉管道专用三维补偿器结构工作原理

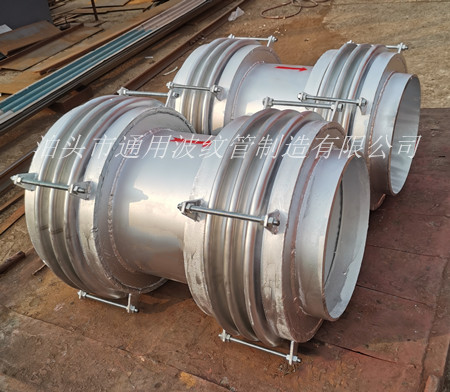

张经理贵公司订购的三维补偿器TSW450*(3+3)J-1000 4件已生产完成准备发物流到冷水江市，请您注意查收！收到三维补偿器请检查产品规格尺寸是否订货要求，三维补偿器的波纹管部分是否因物流运输原因导致磕碰。

三维补偿器又叫煤粉管道三维补偿器、三维膨胀节，由中间接管、波纹管、双头螺柱、螺母、中间接管、环板组成、适用于煤粉、热风气体固体两相流体，流速15~30m/s,工作温度60℃~450℃，风压≤500mmH2o的一次风、二次风、三次风管道任意方向的位移补偿。适用于压力≤0.25MPa带其它固体粉尘、颗粒的气体固体两相流体的热位移。

张经理订购的三维补偿器管道介质温度较高，接管部分采用强度较高的Q345材质，波纹管部分选用了能较强、系数、抗蠕变性好的不锈钢321材质。

三维补偿器作为适用于煤粉管道的金属补偿器具有、不漏粉、不积粉位移刚度小，可吸收任意方向位移，挠性较好。解决了煤粉会泄漏的问题。

三维补偿器在安装使用过程中需要注意要靠近燃烧器的入口水平安装，焊接连接方式安装时要注意保护波纹管部分尤其是三维补偿器内部填装有保温棉注意焊接火花。导流筒的流向箭头已用红色漆箭头标注安装时要注意箭头方向与介质流向要一致。

泊头市通用波纹管制造有限公司设计生产金属波纹管补偿器、非金属软连接、金属软管、膨胀节、橡胶软连接、插板阀、卸料器等系列产品。可根据用户现场工况为用户设计生产金属补偿器系列产品。
