小拉杆式波纹补偿器结构及工作原理

常用的横向型金属波纹管补偿器系列产品有大拉杆横向波纹补偿器、小拉杆式波纹补偿器、曲管压力平衡式波纹补偿器、矩形波纹补偿器等，这些横向型金属波纹管补偿器虽然都是补偿管道横向位移，但产品结构不同及工作原理使用的范围也不同。通用波纹管小编带您了解下小拉杆式波纹补偿器的结构及工作原理。

小拉杆式波纹补偿器的组成结构：

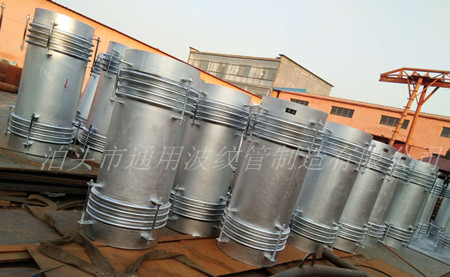

小拉杆式波纹补偿器由波纹管为主要弹性元件、中间接管连接两组波纹管外加小拉杆组成。在管道系统中起到补偿弯曲管段的横向位移和小量值的角位移。连接方式根据用户需求可选用法兰连接方式或接管连接方式。

小拉杆式波纹补偿器的型号表示：0.6TXL500F-1500（工作压力为0.6MPa,口径为500mm、高度为1500mm的法兰连接的小拉杆式波纹补偿器）。

小拉杆式波纹补偿器以波纹管为工作主体伸缩变形，以吸收管道因热胀冷缩引起的位移变化，不能受内压推力，小拉杆式波纹补偿器的拉杆不但起到限位伸缩作用，还防止额外盲板力对波纹管的损坏，所以安装完成后不要将拉杆拆除，可以将波纹补偿器上的小拉杆内侧的螺母松到中间位置即可。

通用波纹管设计生产的小拉杆式波纹补偿器具有补偿量大、流动阻力较小等特点，用户在选用小拉杆式波纹补偿器时需要提供工作压力、介质及介质温度、补偿量、连接方式等技术参数。
