内外压平衡波纹补偿器结构及安装注意事项

内外压力平衡波纹补偿器属于金属补偿器系列产品中的压力平衡波纹补偿器。常用于不宜设置固定之架的高物位置管线中。通用波纹管小编带您了解一下内外压力平衡波纹补偿器。

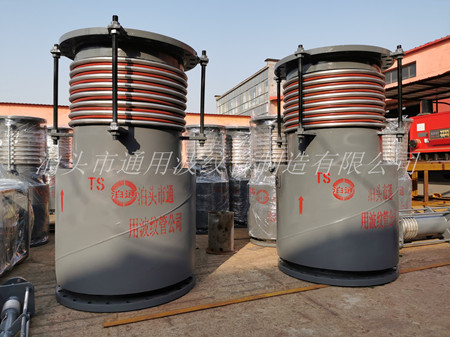

内外压力平衡波纹补偿器由接管、外套、挡板、波纹管、通气管组成，外形看类似于轴向内压式波纹补偿器和外压式波纹补偿器连接而成。具有补偿量大，无内压推力，弹性反力较小，可补偿管道内的轴向位移，内压推力自身平衡。

内外压力平衡式波纹补偿器使用安装时需要注意：在安装前确认一下产品规格、型号以及固定支架设置是否符合设计要求。金属补偿器的导流筒方向要与介质的流向一致。法兰连接方式的将内外压力平衡波纹补偿器的法兰对齐将螺栓孔拧紧即可，焊接连接方式的在进行焊接时需要主要保护金属补偿器的波纹管部分，小心焊接时焊渣飞溅到波纹管上。如需要进行系统试压在试压前需要检查固定支架、导向支架和支架安装是否与系统要求相符。如果管道系统是根据气体流动介质设计的，而要用水进行试压是否采取了措施对水的重量在管道和膨胀节上所形成的附加静载给予了适当的支承。
