旁通压力平衡式波纹补偿器工作原理

2021-01-17 09:42:12
新闻详情

要了解旁通压力平衡式波纹补偿器的工作原理要先知道波纹补偿器的组成结构,旁通压力平衡式波纹补偿器由两个相同的波纹管及端管、端环、接管、封头、外管等结构件组成。

旁通压力平衡式波纹补偿器工作原理:主要用于吸收轴向位移。波纹补偿器端管一端通过端环、接管与内压波纹管相连,另一端通过封头、接管与外压波纹管相连,实现平衡波纹管压力推力。当管道热膨胀时内压波纹管压缩、外压波纹管压缩,吸收管道系统的轴向变形。封头、支撑环应能够承受作用在环面上的压力载荷。

对工作原理有了了解后才能更好的去选用适合工况环境的旁通压力平衡式波纹补偿器,根据内部结构不同分为内外压旁通压力平衡、外压旁通压力平衡、全外压旁通压力平衡。选用时需要向波纹补偿器生产厂家提供工作温度、工作压力、补偿量、波纹管的疲劳寿命、介质的腐蚀性、介质的流速及流动性等技术参数,结合现场工况环境进行选用。

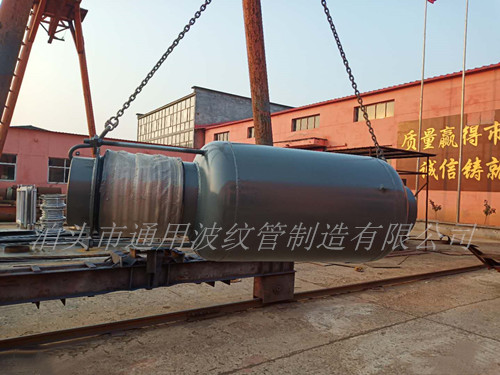

泊头市通用波纹管制造有限公司生产的旁通压力平衡式波纹补偿器广泛应用于工业装备制造和工程管道,主要用于吸收轴向位移且能平衡波纹管产生的压力推力。
