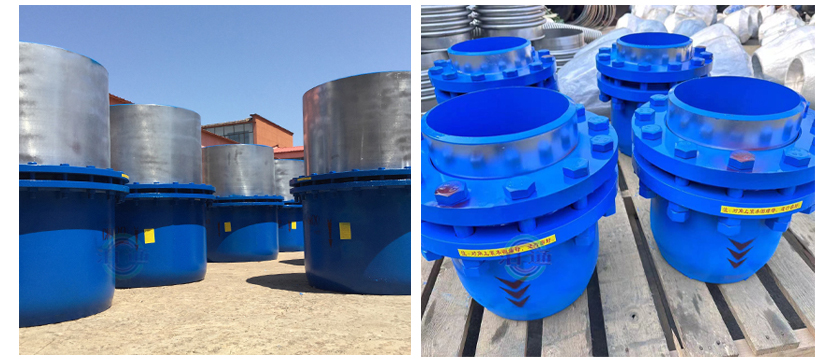

山东双向套筒补偿器

双向套筒补偿器是热流体管道的补偿装置，主要用于直线管道的辅设。适用于热水、蒸气、油脂类介质，通过滑动套筒对外套筒的滑移运动，达到热膨胀的补偿。

双向套筒补偿器适用于介质工程压力≤2.5MPa，介质温度-40℃~600℃。

双向套筒补偿器采用新型的密封材料柔性石墨环，其具有强度大，摩擦系数小（0.04~0.10)，不老化，效果好，维修方便等特点。

双向套筒补偿器的使用寿命大，疲劳寿命与管道相当。滑动表面经处理，在盐水、盐溶液等环境下性能好，比奥氏体不锈钢高50倍以上。同时，后因磨损导致密封效果减弱时，可再次紧固法兰，增强密封性能，也可将螺栓松开，取下压圈，再装进一层或两层密封环，压紧压圈，继续使用。

双向套筒补偿器对氯离子含量无要求，特别适用于介质或周围环境氯离子超标的系统上。

双向套筒补偿器的特点是不论介质从补偿器何端流入，其补偿器两端的滑动套筒总是自由滑动，达到双向补偿作用，增大补偿量。

双向套筒补偿器的优势：

1、双向套筒补偿器的使用寿命大，疲劳寿命与管道相当。滑动表面经处理，在盐水、盐溶液等环境下性能好，比奥氏体不锈钢高50倍以上。同时，后因磨损导致密封效果减弱时，可再次紧固法兰，增强密封性能，也可将螺栓松开，取下压圈，再装进一层或两层密封环，压紧压圈，继续使用。

2、双向套筒补偿器对氯离子含量无要求，特别适用于介质或周围环境氯离子超标的系统上。

3、双向套筒补偿器分单向型和双向型补偿结构，双向型特点是不论介质从补偿器何端流入，其补偿器两端的滑动套筒总是自由滑动，达到双向补偿作用，增大补偿量。

双向套筒补偿器的安装：

1、套筒式补偿器在安装应妥善保管，防止日晒雨淋和沙尘污染。

2、安装时应检查补偿器的型号规格与设计是否一致，产品表面应无碰伤，压坑，严重锈蚀等影响产品质量的缺陷。

3、对一次性补偿器成品总长度与样本一致时，不必再拉伸或压缩，如在伸缩总管上的安装标线有变动时，应调准后再进行安装

4、对双向无推力补偿器，   简图中所注的介质流向安装，当介质为蒸汽时，以免补偿器内形成气塞。为补偿器两个方向的补偿量相等，设计时   将双向补偿器布置在两个固定点中间。

5、与补偿器两端相焊接的管段   进行破口处理，焊后按要求进行水压试验（试压时应予旋紧填料室两端螺栓无泄露为止）。运行24小时后，   将填料室两端螺栓再紧一次。

6、为管道无侧向位移，只沿轴向伸缩，在伸缩管侧装导向支架。当补偿器两铡均有轴向位移时，则两侧都应装导向支架，轴向位移对补偿器偏心度正负（+－）不超过一度。

7、补偿器的保温的结构可与管道相同，但对伸缩段不可产生约束力。

8、情况另商洽。
