小拉杆式波纹补偿器所在的管道中的支架是承受相当大的力度,因此当我们的补偿器承受   量的时候,管道就需要一些注意。比如:当管线较长的时候我们需要在固定补偿器的地方设置导向的支架,这样做的话可以避免管补偿器在管道中位移量过大现象;然后就是支架的受力要根据本身决定,不要使其受到的压力超过规定的范围内,这样就容易产生危险直埋外压式轴向波纹补偿器,因此当我们对补偿器在管道中的支架进行受力方面的设置的时候,要根据规定来进行,并且支架的安装不要超过管道的位移量。

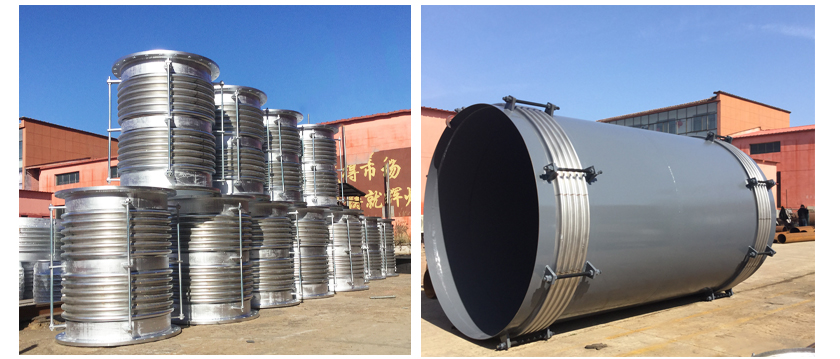

小拉杆式波纹补偿器又称波纹膨胀节,波纹伸缩节。本产品由两段波纹管、中间接管及带有限螺母的小拉杆等零件组成,它在吸收管系任意平面内的横向位移,同时吸收轴向位移。小拉杆不能承受内压推力。

小拉杆式波纹补偿器除可以补偿弯曲管道的横向位移和角位移,同时也可以补偿轴向位移。样本中所列的轴向补偿量及横向补偿量(X0、Y0)均单独用作轴向补偿或横向补偿的较大值。此种情况应分别满足以下关系式:

X1≤XoY1≤Yo

X1、Y1为单独用作轴向补偿或横向补偿的实际值

当补偿器同时存在轴向位移和横向位移时,两种补偿量(X1,Y1)的选取应满足下列关系式:

此时,X1,Y1为同时存在轴向位移及横向位移的实际值。

小拉杆横向波纹补偿器对支座作用力的计算:

举例:0.6XLB500FB-1500

表示公称通径为500mm,工作压力为0.6Mpa,长度为1500mm,不锈钢法兰连接的小拉杆横向波纹补偿器。

小拉杆横向波纹补偿器安装使用注意事项

1、用户使用时若不使用小拉杆,请在订货时注明。

2、用户使用时若需要小拉杆,在安装后务必将螺母松开并离天耳板(或撑板)一段距离(数值由由向补偿量确定)。

3、若实际补偿量大于样本上的规定值(寿命≤1000次),产品在安装后   拆除小拉杆。
