大拉杆波纹补偿器结构

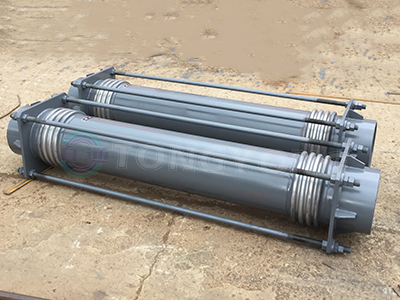

大拉杆波纹补偿器可以吸收横向产生的位移，外部结构上由两个波纹管及端管、拉杆、端板和球面与锥面垫圈等结构件组成。

拉杆两端的球面、锥面垫圈使拉杆不能够承受波纹管所带来的压力推力，拉杆可以倾斜，从而使得补偿器可以吸收管系所产生的横向位移的同时，大拉杆波纹补偿器的拉杆和端板可以承受压力推力所引起的力和力矩。

补偿弯曲管段所产生的横向位移和角位移，则需要选用大拉杆波纹补偿器。在进行安装时应注意避免波纹管等薄壁的部分不受敲击、划伤、引弧、焊接飞溅等损坏波纹管。在安装过程中出现偏差需要微调整管道系统来配合补偿器。固定支架、导向支架和支架需要按照管道系统配置图来进行安装。如需进行压力试验，在未安装完成之前，不能进行压力试验。带有流向箭头的需要与介质流动的方向一致。对于横向型补偿器需要进行冷紧，可在安装现场进行。需要注意的是安装完成后大拉杆是不可以拆掉的。可以进行微调但不能拆掉。
